计量泵结构及工作原理

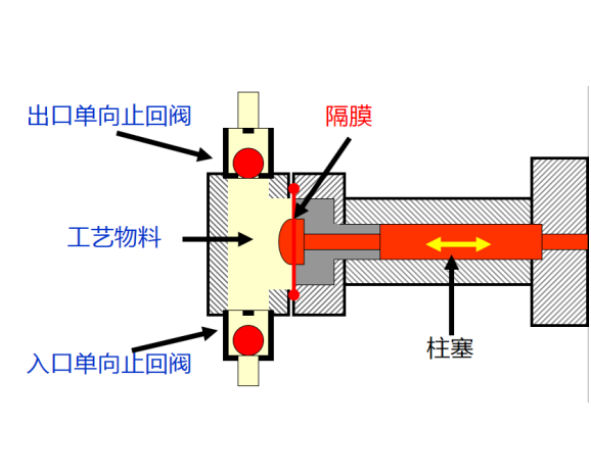

计量泵由传动机座部件、泵头部件、电机三部份组成。传动机座部件由电机带动蜗杆旋转，通过蜗轮驱动柱塞连杆及膜片往复运动
随着柱塞及隔膜的往复运动，实现吸、排阀组交替地启闭，液体被不断吸入和排出液力端；泵在吸入行程中，泵头液腔体中形成负压，使吸入阀打开，液体流入缸腔；在排出行程中，柱塞的移动在液体上增加了压力，使排出阀打开将液体排出。
计量泵的特点：（1）计量泵性能优越安全性能高，计量输送精确，流量可从零到最大定额值范围能任意调节，压力可从常压到最大允许范围内任意选择。（2）调节直观清晰，工作平稳、无噪声、体积小、重量轻、维护方便，可并联使用。（3）计量泵品种多、性能全、适用输送-30度到450度，粘度为0-800mm/s，最高排出压力可达 64Mpa，流量范围在0.1-20000L/h，计量精度在±1%以内。（4）根据工艺要求计量泵可以手动调节和变频调节流量，亦可实现遥控和计算机自动控制。
